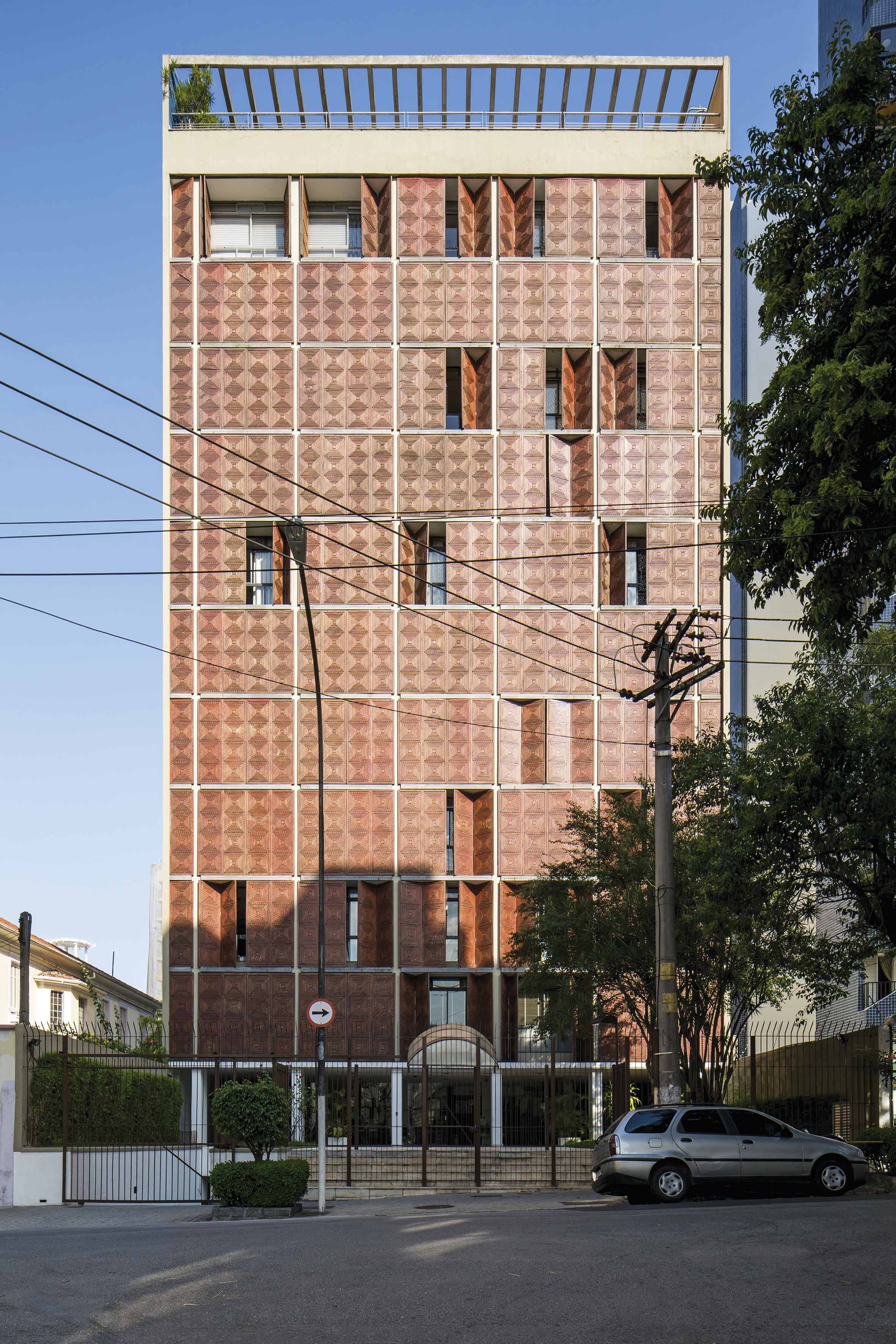

Fachada do edifício Albina [título atribuído]. Fotografia de Leonardo Finotti.
Fachada do edifício Albina [título atribuído]. Fotografia de Leonardo Finotti.
Solução projetual
Veneziana móvel de madeira inspirada em muxarabi
Nome do projeto

Edifício Albina

Solução projetual
Veneziana móvel de madeira inspirada em muxarabi
Tipo de solução
Caixilho, fachada, conforto ambiental
Sistemas construtivos
Concreto moldado in loco, venezianas em madeira
Autoria atribuída
Botti Rubin Arquitetos
Ano
1962
Estado
Construído, descaracterização baixa

Modelos 3D

  • EX-021-3D-Edifício Albina.3dm
  • EX-021-3D-Edifício Albina.dwg
  • EX-021-2D-Edifício Albina.dwg
  • EX-021-2D-Edifício Albina.pdf

Aspectos inovadores

Aspectos principais
No projeto para o Edifício Albina, Botti Rubin adotam na fachada principal - voltada à Rua Conselheiro Brotero, em Santa Cecília - venezianas dobráveis em madeira de cedro, com altura de piso a teto e que servem à fachada norte como elementos de controle e proteção solar nos horários mais críticos da incidência direta. Fixadas nos pilares da fachada e afastadas dos caixilhos de vidro que delimitam os dormitórios e as salas de estar e jantar, as venezianas atuam também como indutoras de ventilação natural, ao mesmo tempo que dotam a edificação de expressão formal.
No projeto para o Edifício Albina, Botti Rubin adotam na fachada principal - voltada à Rua Conselheiro Brotero, em Santa Cecília - venezianas dobráveis em madeira de cedro, com altura de piso a teto e que servem à fachada norte como elementos de controle e proteção solar nos horários mais críticos da incidência direta. Fixadas nos pilares da fachada e afastadas dos caixilhos de vidro que delimitam os dormitórios e as salas de estar e jantar, as venezianas atuam também como indutoras de ventilação natural, ao mesmo tempo que dotam a edificação de expressão formal.
Relevância / contribuição
O projeto do edifício evidencia a possibilidade de incorporação de um elemento de fachada com dupla função: venezianas dobráveis para proteção solar e ventilação, com diferentes níveis de respostas a depender da posição escolhida pelo usuário para o elemento. A solução se mostra viável para aplicação em maior escala, através da produção industrial e com o emprego de tecnologias e materiais disponíveis atualmente.
O projeto do edifício evidencia a possibilidade de incorporação de um elemento de fachada com dupla função: venezianas dobráveis para proteção solar e ventilação, com diferentes níveis de respostas a depender da posição escolhida pelo usuário para o elemento. A solução se mostra viável para aplicação em maior escala, através da produção industrial e com o emprego de tecnologias e materiais disponíveis atualmente.
Aspectos técnicos contemporâneos
O muxarabi, elemento atualmente reinterpretado sob princípios de racionalidade construtiva e modulação¹, atua como dispositivo passivo de controle solar², ventilação cruzada³ e privacidade⁴. Em relação ao brise, versões articuláveis podem apresentar desempenho superior no controle visual e lumínico ao permitir maior visibilidade para o exterior e reduzir o ofuscamento⁵.

Estudos sobre dispositivos de sombreamento evidenciam seu impacto direto no desempenho energético das edificações. Em São Paulo, janelas sombreadas apresentaram aumento significativo do desempenho térmico em fachadas críticas, com reduções no consumo de energia de até 87,5% nos cenários analisados⁶.
Nesse contexto, a possibilidade de articulação dos muxarabis permite ajustar continuamente a filtragem da luz solar ao longo do dia, respondendo à variação da incidência e reforçando sua adequação às condições climáticas locais³.
O muxarabi, elemento atualmente reinterpretado sob princípios de racionalidade construtiva e modulação¹, atua como dispositivo passivo de controle solar², ventilação cruzada³ e privacidade⁴. Em relação ao brise, versões articuláveis podem apresentar desempenho superior no controle visual e lumínico ao permitir maior visibilidade para o exterior e reduzir o ofuscamento⁵.

Estudos sobre dispositivos de sombreamento evidenciam seu impacto direto no desempenho energético das edificações. Em São Paulo, janelas sombreadas apresentaram aumento significativo do desempenho térmico em fachadas críticas, com reduções no consumo de energia de até 87,5% nos cenários analisados⁶.
Nesse contexto, a possibilidade de articulação dos muxarabis permite ajustar continuamente a filtragem da luz solar ao longo do dia, respondendo à variação da incidência e reforçando sua adequação às condições climáticas locais³.

Ficha técnica

Solução projetual
Veneziana móvel de madeira inspirada em muxarabi
Veneziana móvel de madeira inspirada em muxarabi
Nome do projeto
Edifício Albina
Edifício Albina
Autoria atribuída
Botti Rubin Arquitetos
Botti Rubin Arquitetos
Ano
1962
1962
Local
Rua Conselheiro Brotero, 801 – São Paulo, SP
Rua Conselheiro Brotero, 801 – São Paulo, SP
Região
Sudeste
Sudeste
Escolha do projeto
Uso de venezianas móveis de madeira como elementos para controle solar, utilizadas como partido de expressão arquitetônica em contraste com a estrutura de concreto aparente.
Uso de venezianas móveis de madeira como elementos para controle solar, utilizadas como partido de expressão arquitetônica em contraste com a estrutura de concreto aparente.
Tipo de solução
Caixilho, fachada, conforto ambiental
Caixilho, fachada, conforto ambiental
Relevância / contribuição
O projeto do edifício evidencia a possibilidade de incorporação de um elemento de fachada com dupla função: venezianas dobráveis para proteção solar e ventilação, com diferentes níveis de respostas a depender da posição escolhida pelo usuário para o elemento. A solução se mostra viável para aplicação em maior escala, através da produção industrial e com o emprego de tecnologias e materiais disponíveis atualmente.
O projeto do edifício evidencia a possibilidade de incorporação de um elemento de fachada com dupla função: venezianas dobráveis para proteção solar e ventilação, com diferentes níveis de respostas a depender da posição escolhida pelo usuário para o elemento. A solução se mostra viável para aplicação em maior escala, através da produção industrial e com o emprego de tecnologias e materiais disponíveis atualmente.
Sistemas construtivos
Concreto moldado in loco, venezianas em madeira
Concreto moldado in loco, venezianas em madeira
Elementos arquitetônicos
Caixilho, fachada
Caixilho, fachada
Material
Concreto, madeira
Concreto, madeira
Aspectos principais
No projeto para o Edifício Albina, Botti Rubin adotam na fachada principal - voltada à Rua Conselheiro Brotero, em Santa Cecília - venezianas dobráveis em madeira de cedro, com altura de piso a teto e que servem à fachada norte como elementos de controle e proteção solar nos horários mais críticos da incidência direta. Fixadas nos pilares da fachada e afastadas dos caixilhos de vidro que delimitam os dormitórios e as salas de estar e jantar, as venezianas atuam também como indutoras de ventilação natural, ao mesmo tempo que dotam a edificação de expressão formal.
No projeto para o Edifício Albina, Botti Rubin adotam na fachada principal - voltada à Rua Conselheiro Brotero, em Santa Cecília - venezianas dobráveis em madeira de cedro, com altura de piso a teto e que servem à fachada norte como elementos de controle e proteção solar nos horários mais críticos da incidência direta. Fixadas nos pilares da fachada e afastadas dos caixilhos de vidro que delimitam os dormitórios e as salas de estar e jantar, as venezianas atuam também como indutoras de ventilação natural, ao mesmo tempo que dotam a edificação de expressão formal.
Aspectos técnicos contemporâneos
O muxarabi, elemento atualmente reinterpretado sob princípios de racionalidade construtiva e modulação¹, atua como dispositivo passivo de controle solar², ventilação cruzada³ e privacidade⁴. Em relação ao brise, versões articuláveis podem apresentar desempenho superior no controle visual e lumínico ao permitir maior visibilidade para o exterior e reduzir o ofuscamento⁵.

Estudos sobre dispositivos de sombreamento evidenciam seu impacto direto no desempenho energético das edificações. Em São Paulo, janelas sombreadas apresentaram aumento significativo do desempenho térmico em fachadas críticas, com reduções no consumo de energia de até 87,5% nos cenários analisados⁶.
Nesse contexto, a possibilidade de articulação dos muxarabis permite ajustar continuamente a filtragem da luz solar ao longo do dia, respondendo à variação da incidência e reforçando sua adequação às condições climáticas locais³.
O muxarabi, elemento atualmente reinterpretado sob princípios de racionalidade construtiva e modulação¹, atua como dispositivo passivo de controle solar², ventilação cruzada³ e privacidade⁴. Em relação ao brise, versões articuláveis podem apresentar desempenho superior no controle visual e lumínico ao permitir maior visibilidade para o exterior e reduzir o ofuscamento⁵.

Estudos sobre dispositivos de sombreamento evidenciam seu impacto direto no desempenho energético das edificações. Em São Paulo, janelas sombreadas apresentaram aumento significativo do desempenho térmico em fachadas críticas, com reduções no consumo de energia…
Descrição
No projeto para o Edifício Albina, Botti Rubin adotam, na fachada principal - voltado a Rua Conselheiro Brotero, em Santa Cecília - venezianas em madeira dobráveis, afastadas dos caixilhos internos em vidro, os quais delimitam os dormitórios, salas de estar e jantar. Esses caixilhos servem à fachada norte como elemento de controle solar e ventilação nos horários mais críticos de incidência solar, além de caracterizá-la formalmente. "Elas foram fabricadas de cedro e ainda se encontram em boas condições, pouco afetadas pela ação do tempo após quase 40 anos. Obviamente, elas foram conservadas durante todos estes anos, mas. já que se localizam na face norte (equivalente ao sul no Hemisfério Norte), estavam continuamente no lado mais ensolarado, evitando assim seu apodrecimento. Esse prédio, assim como alguns outros projetados pela Botti Rubin no mesmo período, serve de referência para estudantes que se dedicam a estudar as diversas tendências na expressão arquitetônica em São Paulo na década de 60." (Botti Rubin, 2006) O edifício residencial, tem apenas uma unidade por pavimento e uma unidade duplex na cobertura, uma das pioneiras em São Paulo nesse período. Em entrevista a Alberto Botti, o contexto de criação do edifício é aprofundado, inserindo o projeto como um desdobramento da experiência dos arquitetos para o edifício da Nestle - primeiro de ar condicionado central de São Paulo -, e primeiro com solução de venezianas de madeira. "Logo em seguida [do edifício para a Nestlé] nós fizemos um prédio de apartamentos e queríamos também esta mesma proteção, ainda mais que a fachada dele era norte. E queríamos uma proteção, então começamos a pesquisar. Chegamos que a solução ideal era fazer uma persiana de madeira. Aí eu me lembrei que eu fui aluno de faculdade de arquitetura e tive a oportunidade de analisar aspectos da arquitetura colonial brasileira. E me lembrei do muxarabi. Muraxabi é uma solução genial, porque ele tinha madeiras colocadas em dois sentidos que então controla a dilatação e não mexe, porque existe um travamento. E eu fui buscar um desenho de um muxarabi e pegamos esse desenho e adaptamos. Baseada no muxarabi nós fizemos uma primeira janela, evidentemente execução com a tecnologia de fabricação moderna, mas dentro do princípio da coisa. [...] Mas surgiu então o primeiro prédio de residencial com ar-condicionado total [...]. Então nós fizemos esta série, que esse foi o primeiro deles. [de fachadas de venezianas de madeira]"
No projeto para o Edifício Albina, Botti Rubin adotam, na fachada principal - voltado a Rua Conselheiro Brotero, em Santa Cecília - venezianas em madeira dobráveis, afastadas dos caixilhos internos em vidro, os quais delimitam os dormitórios, salas de estar e jantar. Esses caixilhos servem à fachada norte como elemento de controle solar e ventilação nos horários mais críticos de incidência solar, além de caracterizá-la formalmente. "Elas foram fabricadas de cedro e ainda se encontram em boas condições, pouco afetadas pela ação do tempo após quase 40 anos. Obviamente, elas foram conservadas durante todos estes anos, mas. já que se localizam…
Estado
Construído, descaracterização baixa
Construído, descaracterização baixa
Uso original
Habitacional
Habitacional
Uso atual
Habitacional
Habitacional
Instituição depositária
Centro Histórico Mackenzie
Centro Histórico Mackenzie
Contato
https://memoria.mackenzie.br/
(11) 2114-8661
(11) 2114-8661
https://memoria.mackenzie.br/
(11) 2114-8661
(11) 2114-8661
Créditos
Entrevista Alberto Botti (março de 2026)
Acervo Biblioteca FAU USP - Revista Acropole CC
Fotografias contemporâneas de Leonardo Finotti
Entrevista Alberto Botti (março de 2026)
Acervo Biblioteca FAU USP - Revista Acropole CC
Fotografias contemporâneas de Leonardo Finotti

Fontes e referências
