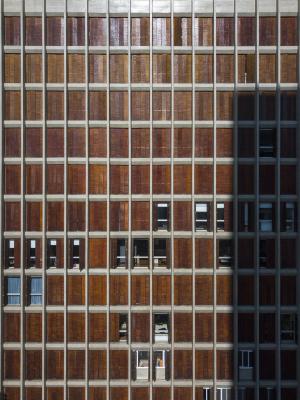

Edifício Antônio Augusto Correia Galvão. Fotografia de Leonardo Finotti

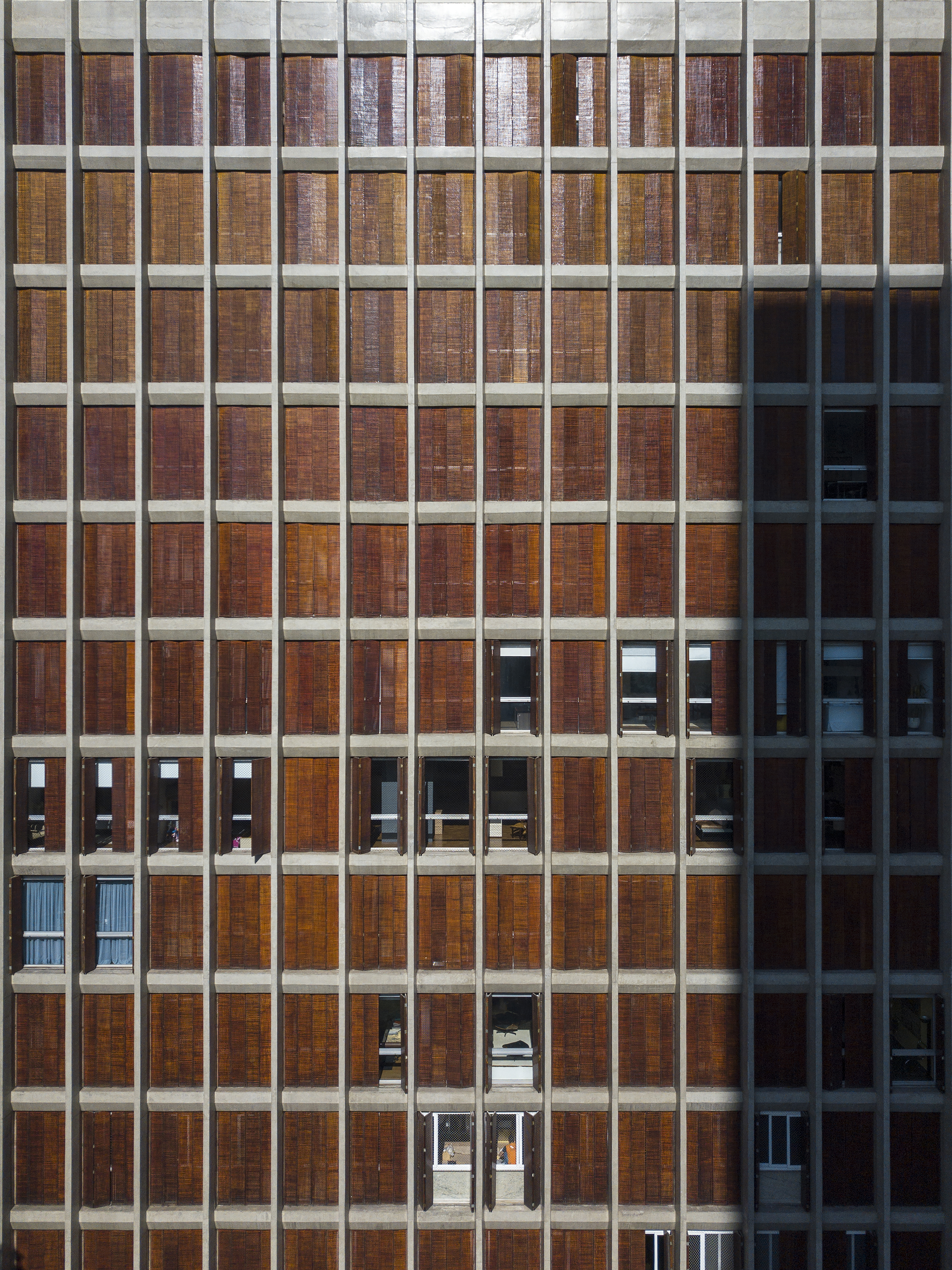

Edifício Antônio Augusto Correia Galvão. Fotografia de Leonardo Finotti
Solução projetual
Veneziana móvel de madeira
Nome do projeto

Edifício Antônio Augusto Correia Galvão

Solução projetual
Veneziana móvel de madeira
Tipo de solução
Fachada, caixilho, conforto ambiental
Sistemas construtivos
Concreto moldado in loco, venezianas em madeira
Autoria atribuída
Botti Rubin Arquitetos
Ano
1964
Estado
Construído, descaracterização baixa

Modelos 3D

  • EX-022-3D-Edificio Antonio Augusto Correia Galvão.3dm
  • EX-022-3D-Edificio Antonio Augusto Correia Galvão.dwg
  • EX-022-2D-Edificio Antonio Augusto Correia Galvão.dwg
  • EX-022-2D-Edificio Antonio Augusto Correia Galvão.pdf

Aspectos inovadores

Aspectos principais
No projeto para o Edifício Antônio Augusto Correia Galvão, Botti Rubin adotam na fachada principal - voltada à Rua Ministro Rocha Azevedo, próximo à Avenida Paulista - venezianas dobráveis de madeira, com altura de piso a teto e que servem à fachada como elementos de controle e proteção solar nos horários mais críticos da incidência direta. Diferente da solução adotada no projeto para o Edifício Albina, executado dois anos antes, aqui as venezianas se sobrepõem diretamente aos caixilhos de vidro internos que delimitam os dormitórios e as salas de estar e jantar, atuando também como indutoras de ventilação natural, ao mesmo tempo que dotam a edificação de expressão formal.
No projeto para o Edifício Antônio Augusto Correia Galvão, Botti Rubin adotam na fachada principal - voltada à Rua Ministro Rocha Azevedo, próximo à Avenida Paulista - venezianas dobráveis de madeira, com altura de piso a teto e que servem à fachada como elementos de controle e proteção solar nos horários mais críticos da incidência direta. Diferente da solução adotada no projeto para o Edifício Albina, executado dois anos antes, aqui as venezianas se sobrepõem diretamente aos caixilhos de vidro internos que delimitam os dormitórios e as salas de estar e jantar, atuando também como indutoras de ventilação natural, ao mesmo tempo que dotam a edificação de expressão formal.
Relevância / contribuição
O projeto do edifício evidencia a possibilidade de incorporação de um elemento de fachada com dupla função: venezianas dobráveis para proteção solar e ventilação, com diferentes níveis de respostas a depender da posição escolhida pelo usuário para o elemento. A solução se mostra viável para aplicação em maior escala, através da produção industrial e com o emprego de tecnologias e materiais disponíveis atualmente.
O projeto do edifício evidencia a possibilidade de incorporação de um elemento de fachada com dupla função: venezianas dobráveis para proteção solar e ventilação, com diferentes níveis de respostas a depender da posição escolhida pelo usuário para o elemento. A solução se mostra viável para aplicação em maior escala, através da produção industrial e com o emprego de tecnologias e materiais disponíveis atualmente.
Aspectos técnicos contemporâneos
O muxarabi, elemento atualmente reinterpretado sob princípios de racionalidade construtiva e modulação¹, atua como dispositivo passivo de controle solar², ventilação cruzada³ e privacidade⁴. Em relação ao brise, versões articuláveis podem apresentar desempenho superior no controle visual e lumínico ao permitir maior visibilidade para o exterior e reduzir o ofuscamento⁵.

Estudos sobre dispositivos de sombreamento evidenciam seu impacto direto no desempenho energético das edificações. Em São Paulo, janelas sombreadas apresentaram aumento significativo do desempenho térmico em fachadas críticas, com reduções no consumo de energia de até 87,5% nos cenários analisados⁶.
Nesse contexto, a possibilidade de articulação dos muxarabis permite ajustar continuamente a filtragem da luz solar ao longo do dia, respondendo à variação da incidência e reforçando sua adequação às condições climáticas locais³.
O muxarabi, elemento atualmente reinterpretado sob princípios de racionalidade construtiva e modulação¹, atua como dispositivo passivo de controle solar², ventilação cruzada³ e privacidade⁴. Em relação ao brise, versões articuláveis podem apresentar desempenho superior no controle visual e lumínico ao permitir maior visibilidade para o exterior e reduzir o ofuscamento⁵.

Estudos sobre dispositivos de sombreamento evidenciam seu impacto direto no desempenho energético das edificações. Em São Paulo, janelas sombreadas apresentaram aumento significativo do desempenho térmico em fachadas críticas, com reduções no consumo de energia de até 87,5% nos cenários analisados⁶.
Nesse contexto, a possibilidade de articulação dos muxarabis permite ajustar continuamente a filtragem da luz solar ao longo do dia, respondendo à variação da incidência e reforçando sua adequação às condições climáticas locais³.

Ficha técnica

Solução projetual
Veneziana móvel de madeira
Veneziana móvel de madeira
Nome do projeto
Edifício Antônio Augusto Correia Galvão
Edifício Antônio Augusto Correia Galvão
Autoria atribuída
Botti Rubin Arquitetos
Botti Rubin Arquitetos
Ano
1964
1964
Local
Alameda Min. Rocha Azevedo, 45 - Cerqueira César, São Paulo - SP
Alameda Min. Rocha Azevedo, 45 - Cerqueira César, São Paulo - SP
Região
Sudeste
Sudeste
Escolha do projeto
Uso de venezianas móveis de madeira como elementos para controle solar, utilizadas como partido de expressão arquitetônica em contraste com a estrutura de concreto aparente.
Uso de venezianas móveis de madeira como elementos para controle solar, utilizadas como partido de expressão arquitetônica em contraste com a estrutura de concreto aparente.
Tipo de solução
Fachada, caixilho, conforto ambiental
Fachada, caixilho, conforto ambiental
Relevância / contribuição
O projeto do edifício evidencia a possibilidade de incorporação de um elemento de fachada com dupla função: venezianas dobráveis para proteção solar e ventilação, com diferentes níveis de respostas a depender da posição escolhida pelo usuário para o elemento. A solução se mostra viável para aplicação em maior escala, através da produção industrial e com o emprego de tecnologias e materiais disponíveis atualmente.
O projeto do edifício evidencia a possibilidade de incorporação de um elemento de fachada com dupla função: venezianas dobráveis para proteção solar e ventilação, com diferentes níveis de respostas a depender da posição escolhida pelo usuário para o elemento. A solução se mostra viável para aplicação em maior escala, através da produção industrial e com o emprego de tecnologias e materiais disponíveis atualmente.
Sistemas construtivos
Concreto moldado in loco, venezianas em madeira
Concreto moldado in loco, venezianas em madeira
Elementos arquitetônicos
Fachada, caixilho
Fachada, caixilho
Material
Concreto, madeira
Concreto, madeira
Aspectos principais
No projeto para o Edifício Antônio Augusto Correia Galvão, Botti Rubin adotam na fachada principal - voltada à Rua Ministro Rocha Azevedo, próximo à Avenida Paulista - venezianas dobráveis de madeira, com altura de piso a teto e que servem à fachada como elementos de controle e proteção solar nos horários mais críticos da incidência direta. Diferente da solução adotada no projeto para o Edifício Albina, executado dois anos antes, aqui as venezianas se sobrepõem diretamente aos caixilhos de vidro internos que delimitam os dormitórios e as salas de estar e jantar, atuando também como indutoras de ventilação natural, ao mesmo tempo que dotam a edificação de expressão formal.
No projeto para o Edifício Antônio Augusto Correia Galvão, Botti Rubin adotam na fachada principal - voltada à Rua Ministro Rocha Azevedo, próximo à Avenida Paulista - venezianas dobráveis de madeira, com altura de piso a teto e que servem à fachada como elementos de controle e proteção solar nos horários mais críticos da incidência direta. Diferente da solução adotada no projeto para o Edifício Albina, executado dois anos antes, aqui as venezianas se sobrepõem diretamente aos caixilhos de vidro internos que delimitam os dormitórios e as salas de estar e jantar, atuando também como indutoras de ventilação natural, ao mesmo tempo que dotam a…
Aspectos técnicos contemporâneos
O muxarabi, elemento atualmente reinterpretado sob princípios de racionalidade construtiva e modulação¹, atua como dispositivo passivo de controle solar², ventilação cruzada³ e privacidade⁴. Em relação ao brise, versões articuláveis podem apresentar desempenho superior no controle visual e lumínico ao permitir maior visibilidade para o exterior e reduzir o ofuscamento⁵.

Estudos sobre dispositivos de sombreamento evidenciam seu impacto direto no desempenho energético das edificações. Em São Paulo, janelas sombreadas apresentaram aumento significativo do desempenho térmico em fachadas críticas, com reduções no consumo de energia de até 87,5% nos cenários analisados⁶.
Nesse contexto, a possibilidade de articulação dos muxarabis permite ajustar continuamente a filtragem da luz solar ao longo do dia, respondendo à variação da incidência e reforçando sua adequação às condições climáticas locais³.
O muxarabi, elemento atualmente reinterpretado sob princípios de racionalidade construtiva e modulação¹, atua como dispositivo passivo de controle solar², ventilação cruzada³ e privacidade⁴. Em relação ao brise, versões articuláveis podem apresentar desempenho superior no controle visual e lumínico ao permitir maior visibilidade para o exterior e reduzir o ofuscamento⁵.

Estudos sobre dispositivos de sombreamento evidenciam seu impacto direto no desempenho energético das edificações. Em São Paulo, janelas sombreadas apresentaram aumento significativo do desempenho térmico em fachadas críticas, com reduções no consumo de energia…
Descrição
No projeto para o Edifício Antônio Augusto Correia Galvão, Botti Rubin adotam, na fachada principal - voltado a Rua Ministro Rocha Azevedo, próximo a Avenida Paulista - venezianas em madeira dobráveis. Além da solução de caixilhos, Botti Rubin demonstram uma preocupação com a questão estrutural o edíficio residencial:"Todas as explicações relativas ao sistema modular que norteou a concepção estrutural e a flexibilização do andar tipo do edificio Hidelbrando de Almeida Prado também são válidas para esse projeto. No entanto, o sistema de transição aqui não é duplo. Isso implica variação na expressão arquitetônica do térreo. Há de notar a diferença no formato dos pilares e a solução dada aos fechos de madeira." (Botti Rubin, 2006) O edifício, inserido em um período de vertilicalização na região da Paulista, tem reflexos do contexto em aspectos projetuais e construtivos: "Esse edifício era originalmente parte de um conjunto maior formado por dois grandes blocos arquitetônicos, que seriam construídos num grande terreno, na época ocupado por uma dessas mansões típicas que ainda predominavam na Avenida Paulista.
Um edifício de escritórios faria frente para a avenida enquanto um bloco único laminar com três entradas, uma para cada prumada de apartamentos, teria sua fachada principal voltada para a Rua Ministro Rocha Azevedo.
O edifício aqui apresentado corresponde apenas à primeira prumada de apartamentos, e isso explica a dissimetria da viga de transição, cujo balanço na lateral teria sua contrapartida na viga do prolongamento na próxima prumada. Nem essa nem as outras foram construídas, pois a Avenida Paulista iria sofrer, a partir dessa época, uma transformação radical. Foi o início de um período no qual foram construídos edifícios de escritórios em ritmo acelerado não mais justificando apartamentos de luxo no local. O proprietário da antiga mansão do terreno para quem tínhamos projetado uma cobertura de três andares nunca chegou a ocupar sua nova moradia, tão rápida foi a mudança ocorrida na avenida" (Botti Rubin, 2006).
No projeto para o Edifício Antônio Augusto Correia Galvão, Botti Rubin adotam, na fachada principal - voltado a Rua Ministro Rocha Azevedo, próximo a Avenida Paulista - venezianas em madeira dobráveis. Além da solução de caixilhos, Botti Rubin demonstram uma preocupação com a questão estrutural o edíficio residencial:"Todas as explicações relativas ao sistema modular que norteou a concepção estrutural e a flexibilização do andar tipo do edificio Hidelbrando de Almeida Prado também são válidas para esse projeto. No entanto, o sistema de transição aqui não é duplo. Isso implica variação na expressão arquitetônica do térreo. Há de notar a…
Estado
Construído, descaracterização baixa
Construído, descaracterização baixa
Uso original
Habitacional
Habitacional
Uso atual
Habitacional
Habitacional
Instituição depositária
Centro Histórico Mackenzie
Centro Histórico Mackenzie
Contato
(11) 2114-8661
(11) 2114-8661
[email protected]
(11) 2114-8661
(11) 2114-8661
[email protected]
Créditos
Entrevista Alberto Botti (março de 2026)
Acervo Biblioteca FAU USP - Revista Acropole CC
Entrevista Alberto Botti (março de 2026)
Acervo Biblioteca FAU USP - Revista Acropole CC

Fontes e referências
